Анализ конструкции антенного модулятора
Презентация продукции Установка антенны является общей структурой удельного сопротивления, снаружи оснащена защитной крышкой, внутренняя сторона крышки содержит герметичную конструкцию и использует многокомпонентную сортировку прочности 10,9 – ступенчатого винтового соединения, внутрення...
Описание
маркер
Презентация продукции
Установка антенны является общей структурой удельного сопротивления, снаружи оснащена защитной крышкой, внутренняя сторона крышки содержит герметичную конструкцию и использует многокомпонентную сортировку прочности 10,9 – ступенчатого винтового соединения, внутренняя установка высоковольтной высокотемпературной герметичной пробки под давлением 140 МПа, в сочетании с процессом заливки схемы, внутренние детали схемы играют роль амортизационной защиты.анализ конструкции антенного модулятора
Технические показатели
Гамма – защитный бункер – длина 76 мм
Гамма – защитный бункер – ширина 76 мм
Гамма – защитный бункер – глубина 24,5 мм
Точность обработки IT7 Чистота Ra1.6
Характеристика запирающей резьбы 1 / 4 – 28UNF – 2B Замкнутый крутящий момент 13.7 N • M
Давление 140 МПа, температура 175 градусов.
Анализ обработки
Эта структура имеет угловое уплотнительное отверстие и несколько перекрестных отверстий, из – за пористого пересечения, легко генерирует острый острый край, при использовании создает явление штриховки, а обработка деталей кросс – отверстия волосяных шипов всегда была отраслевой проблемой, особенно крупномасштабные детали типа буровых труб в настоящее время не имеют передового и эффективного способа решения этой проблемы. Большинство выбирает ручную шлифовку.
Меры и программы
В ходе непрерывного процесса накопления опыта и исправления ситуации был обобщен практический подход к решению этой проблемы

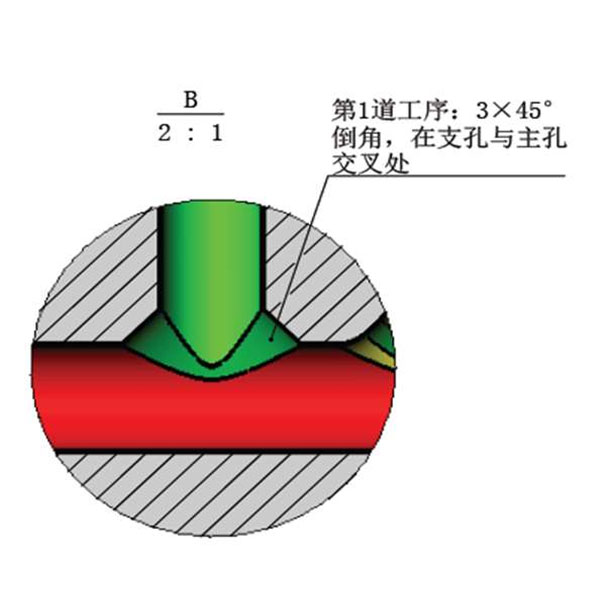

1.Прежде всего, в соответствии с глубиной отверстия продукта изготовлена специальная детальная удлиненная шлифовальная головка, пересечение грубого шлифовального отверстия

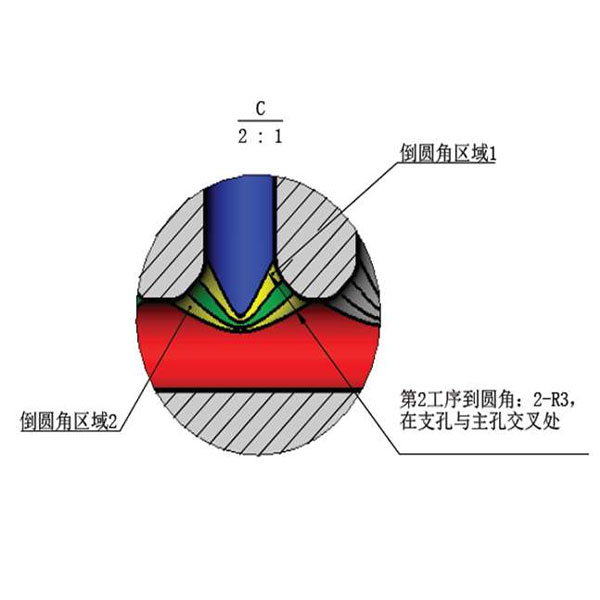

2.Использовать шлифовальный канат для многократного шлифования и удаления углов на пересечении отверстий
3.Использование абразивной пасты в сочетании с шерстяным молотом и веревкой для шлифования, полировка углов
Конкретные шаги показаны на диаграмме ниже.
анализ обработки антенно – желобчатой конструкции
Презентация продукции

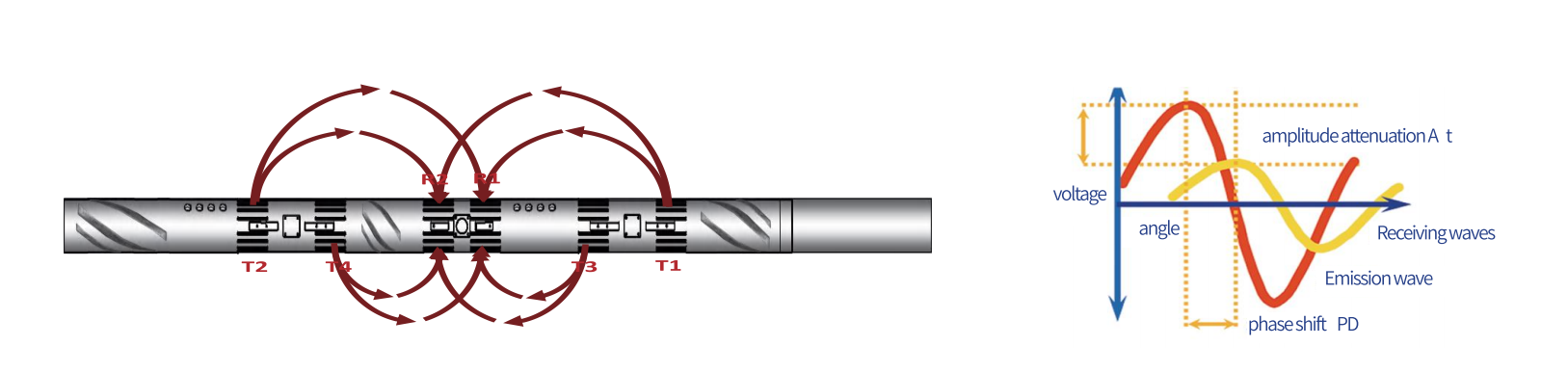

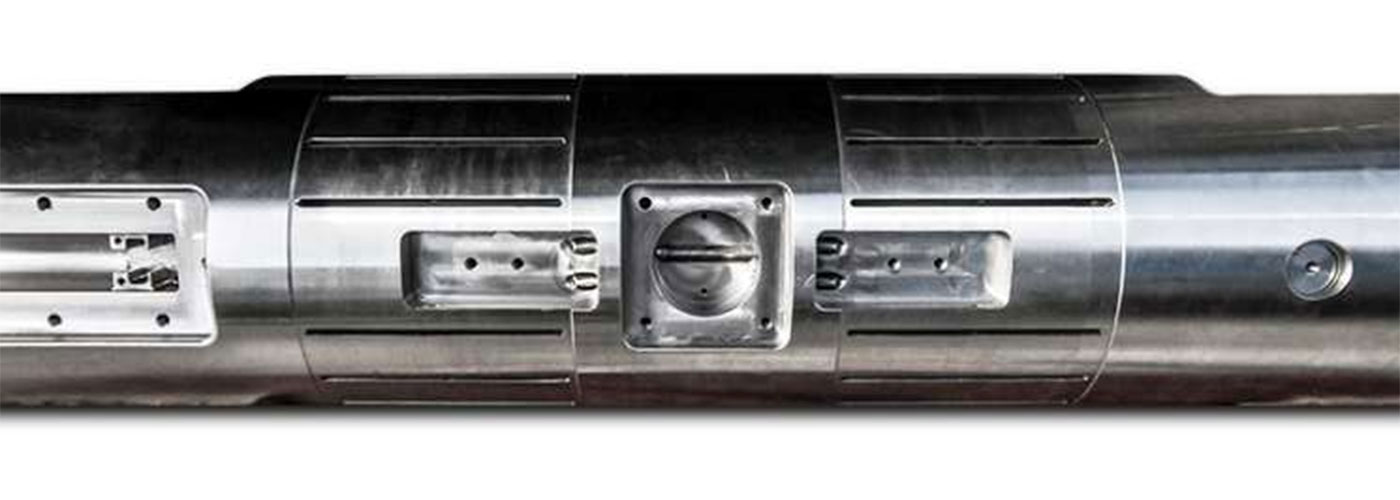

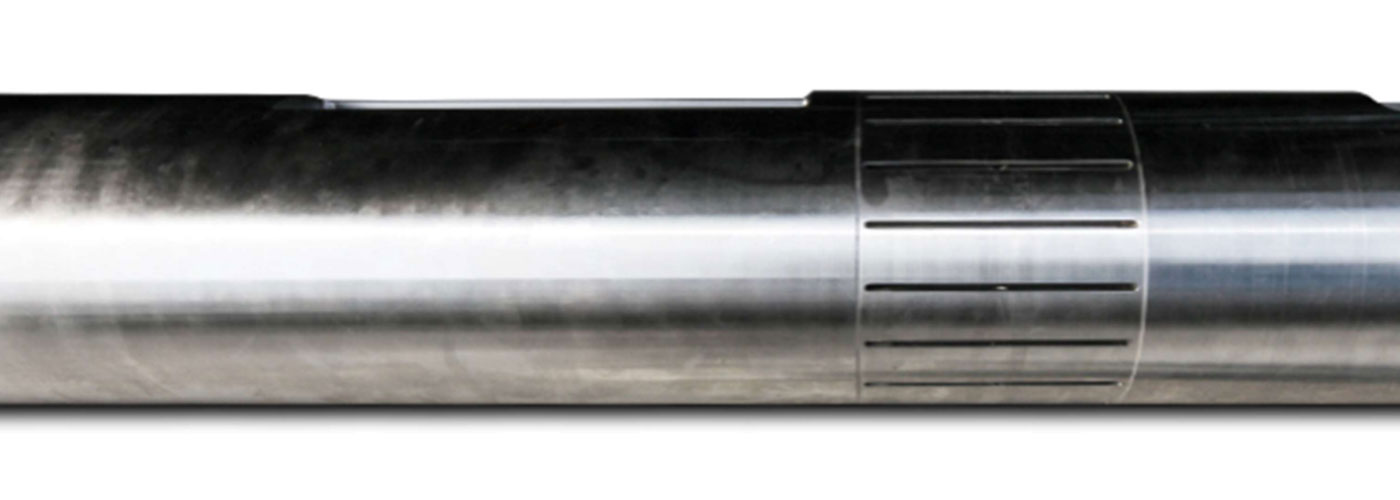

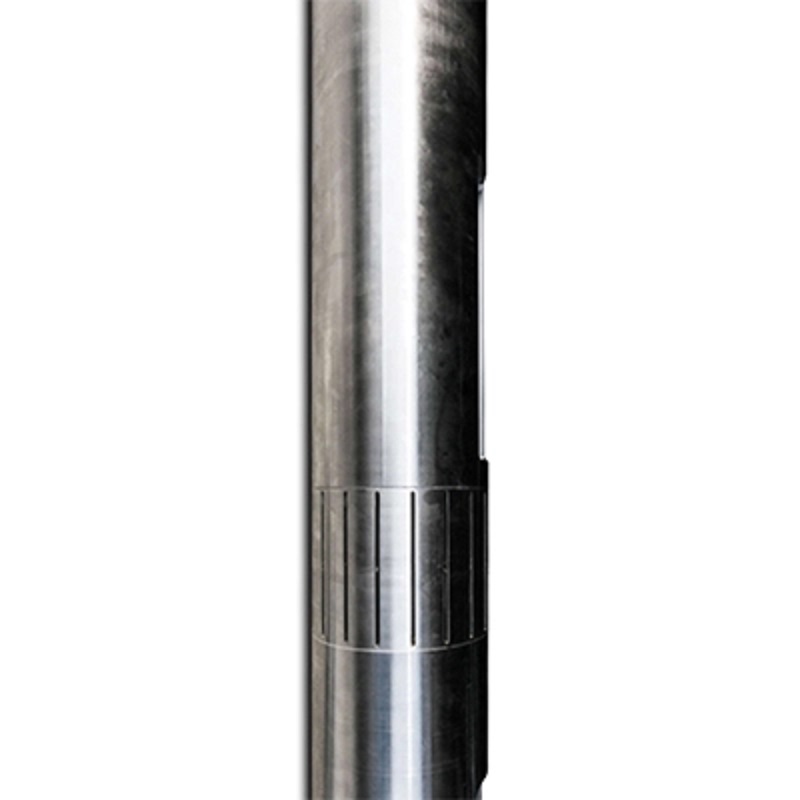

Антенный желоб является общей структурой сопротивления, этот прибор для 2 групп излучения, 2 групп приема, в общей сложности 4 группы антенных желобов, каждая группа антенных желобов радиально равномерно распределена в 17 внутренних желобов, в то время как желоб заполнен ферритом с высокой магнитной проницаемостью, чтобы увеличить частоту передачи и приема.
Технические параметры
Антенный лоток – длина 120 мм
Антенный желоб – ширина 3,2 мм
Антенный лоток – глубина 16,5 мм
Точность обработки IT8 Чистота Ra6.4
Упаковочный клей ECN – 809 отвердитель 16E Рабочая температура – 55° ~ 205°
Давление 140 МПа, температура 175 градусов.
Анализ обработки
Во время использования прибора, из – за низкой прочности сцепления с матрицей после заливки, во время работы было обнаружено выпадение коллоида. Причинный анализ заключается в том, что боковая стенка антенной канавки после механической обработки слишком чиста, что приводит к снижению адгезии.
Меры и программы
Внутренняя боковая стенка антенного желоба обрабатывается в противопадающей канавке, увеличивая прочность сцепления боковой стенки с герметичным клеем.
